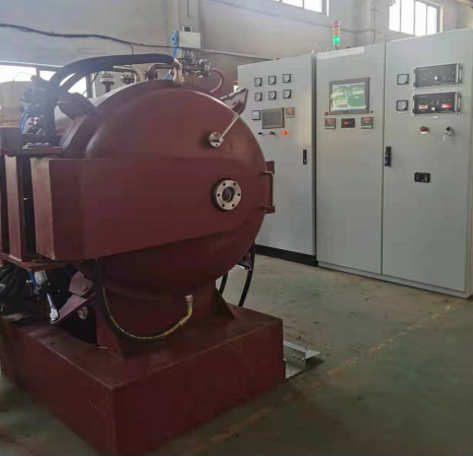

高温钛合金离子氮化炉

高温钛合金离子氮化炉

该设备具备电阻加热和等离子加热双重加热电源，设备可设计成钟罩式和卧式结构，其主要特点是温度可达1100度自由可调实现高温状态的工件离子氮化，提高了炉温均匀性和满足特殊需求的工件氮化，设备除工件摆放外由可编程序控制器实现全自动运行。设备可设计有多路进气口，既可单路充气，又可实现对炉内充入不同的气体，以便实现不同的表面处理工艺。

主要用途

设备主要用于钛合金的表面氮化、耐热不锈钢的表面氮化以及其他高温合金的表面氮化。

主要技术指标

1、有效工作区尺寸                Ф1200×H1500（可依据客户要求设计）

2、 极限真空度                   6.7X10-1 Pa

3、 压升率                        ≤0.67Pa/h

4、 最大装炉量                    800KG；

5、最大升温速率                   空炉由室温升至1100℃少于1小时

6、抽真空速率                     空炉由大气抽至6.7X10^-1少于30min

7、常用工作温度                   ≤900℃

8、 最高工作温度                  1100℃（也可实现高温非离子气体氮化）

9、控温方式                     可编程自动控温PID参数自动调节

10、 控制方式                     全自动控制及手动联锁控制

离子加热技术参数

1、最大输出平均电流：              200A     IGBT 脉冲电源

2、输出电压：                  0～1000V连续可调、200V以上无突跳

3、频    率：                  1000Hz

4、控制方式：                  定频调宽

5、输出波形：                  矩形方波

6、灭弧速度：                  ≤2微秒（us）

7、占空比：                    0～85%连续可调

8、辉光控制方式：              PWM
