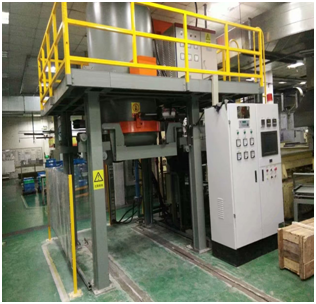

立式高真空烧结炉

 运用领域

设备广泛运用于硬质合金、陶瓷、难熔合金、钨钼合金等的真空烧结。该设备设计有抽气量大、真空度高、控温精度高、炉温均匀性好等特点，并可追加设计脱脂、脱蜡、脱胶等烧结特殊工艺以及烧结的气氛控制等工艺，进一步满足烧结产品的要求。
设备特点
最大炉型尺寸                                                             装炉量
    Ф600MMXH800mm                                              200
    Ф800MMXH1200mm                                            300
    Ф1000MMXH1200mm                                          400
    Ф1200MMXH1500mm                                          500
基本指标

1、极限真空度：4X10^-3Pa
2、最高温度1720℃
3、压升率0.5Pa/h
4、压力可选项2bar、6bar、8bar 、10bar、16bar　

5、炉门：自动锁圈锁紧

6、炉壳：全碳钢/内层不锈钢/全不锈钢

7、炉胆：软碳毡+硬质复合毡 / 全硬质复合毡

8、加热器材质：高纯石墨或钼带

9、马弗材质：细颗粒石墨

10、气路控制：体积/质量流量计；手动阀/自动阀；进口/国产

11、真空泵和真空计：进口/国产

12、料车：滚道式/叉车式

13、操作面板：模拟屏/触摸屏/工控机

14、PLC：欧姆龙/西门子

15、控温仪表：岛电/欧陆

16、热电偶：C分度号（钨套管/钼套管/陶瓷套管）

17、记录仪：无纸记录仪/有纸记录仪；进口/国产

18、电器元件：施耐德/西门子

  烧结炉技术特征

   1、烧结炉采用特殊的炉胆结构和加热器布置，炉温均匀性好。

 2、烧结炉采用特殊结构脱脂箱，密封效果好，对炉内元件无污染

、   3、烧结炉具备柔性抽真空、真空烧结、微正压烧结等功能；

 4、烧结炉采用最先进的隔热结构和材料，炉胆隔热性能好,蓄热少，比传统设计节能20%以上。

 5、烧结炉采用触摸屏操作，PLC集中控制，操作简单，可靠性高。

 6、烧结炉具有超温超压等故障报警，机械式自动压力保护，动作互锁等功能，设备安全性高。

 7、烧结炉具备远程操作、远程故障诊断和远程软件升级等功能。
